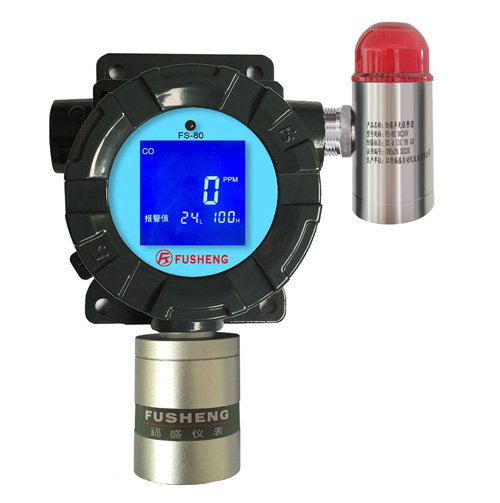

FS-80固定式氣體報警儀

? 產品介紹：

FS-80固定式氣體報警儀用于監測危險場所內存在的有毒氣體、可燃氣體或氧氣, 并將檢測到的氣體濃度在檢測儀上顯示出來，同時輸出4-20mA電流信號，與控制器或DCS、PLC連接，實現遠程監控，報警儀同時具有2組繼電器輸出，可用來直接驅動風機等相關聯動設備。產品采用進口傳感器，具有信號穩定，反應快等優點。產品廣泛用于石油、化工、鋼鐵、環保、制藥、市政等行業。

? 產品特點：

1．采用進口傳感器，信號穩定可靠，具有較強的抗中毒、抗干擾能力。

2．報警設定值直接在屏幕上顯示、無需進入菜單翻閱方便查看。

3．獨特的抗干擾能力，信號不受外界干擾。

4．大屏幕顯示，實時顯示多種相關數據。

5．功能齊全，同時具備：4-20 mA、485通訊信號及報警開關信號輸出。

6．接線方便，采用斜式端子。

7．采用紅外遙控操作，免開蓋。

8．具有超量程、反極性保護、過壓保護。

? 技術參數：

檢測氣體	有毒氣體、可燃氣體、氧氣	環境濕度	0－95％RH（非凝結）
檢測原理	催化燃燒、電化學	傳感器壽命	24個月
采樣方式	擴散式	電氣接口	3/4〞NPT
工作電源	DC 24V，(DC15－20V)	安裝方式	壁掛或立柱安裝
信號輸出	4－20mA三線制及 RS485總線；二級開關量輸出	報警功能	二級報警，報警值可調；高、低報警繼電器輸出
精度	±2％FS	電纜類型	RVVP 3×1.5mm2
顯示方式	大屏幕彩屏顯示，多行多數據集中顯示	外形尺寸	125× 192× 91 (WHD)
響應時間（T90）	＜15秒（可燃氣）；＜30秒（毒氣）典型值	重量	1.5KG
工作溫度	－40～70℃	防護等級	IP65
防爆標志	Ex dIICT6

以上數據取決于環境條件和氣體種類

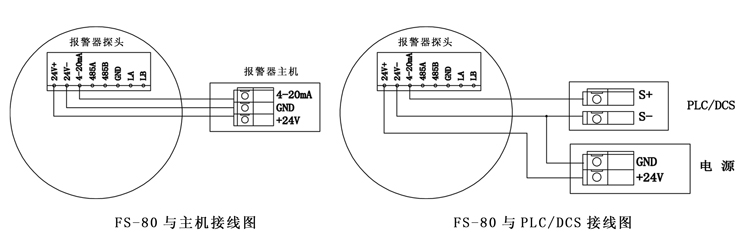

? 接線圖：

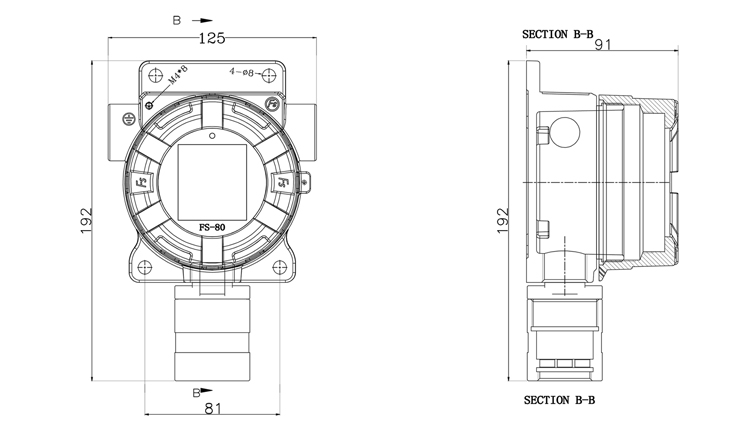

? 尺寸圖：

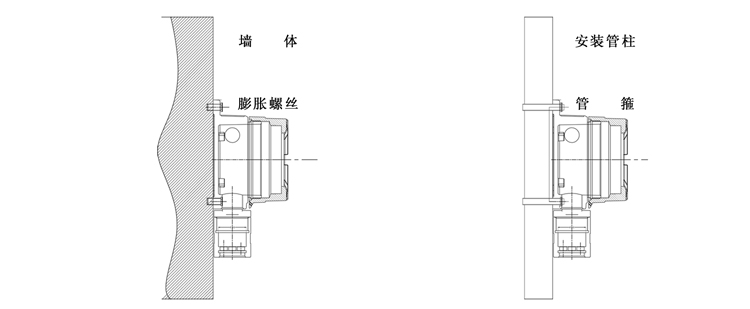

? 安裝圖：

表(一) 常見氣體檢測范圍

測檢氣體	氣體名稱	測量范圍	分辨率	精度
CO	一氧化碳	0-1000ppm	1ppm	±2%FS
H2S	硫化氫	0-200ppm	1ppm	±2%FS
O2	氧氣	0-30%vol	0.1%vol	±2%FS
EX	可燃氣	0-100%LEL	1%LEL	±2%FS
H2	氫氣	0-1000ppm	1ppm	±2%FS
SO2	二氧化硫	0-100ppm	1ppm	±2%FS
NH3	氨氣	0-100ppm	1ppm	±2%FS
NO2	二氧化氮	0-20ppm	1ppm	±2%FS
CL2	氯氣	0-20ppm	1ppm	±2%FS
PH3	磷化氫	0-1000ppm	1ppm	±2%FS
O3	臭氧	0-50ppm	1ppm	±2%FS

表(二) 常見可燃氣體爆炸極限

序號	物質名稱	分子式	在空氣中的爆炸極限 (V%)
序號	物質名稱	分子式	下限 LEL	上限 UEL
1	甲烷	CH4	5	15
2	乙烷	C2H6	3	15.5
3	丙烷	C3H8	2.1	9.5
4	丁烷	C4H10	1.9	8.5
5	乙烯	C2H4	2.7	36
6	丙烯	C3H6	2	11.1
7	丁烯	C4H8	1.6	10
8	乙炔	C3H4	2.3	72.3
9	環丙烷	C3H6	2.4	10.4
10	煤油（液體）	C10-C16	0.6	5
11	汽油（液體）	C4-C12	1.1	5.9
12	苯（液體）	C6H6	1.3	7.1
13	甲苯	C6H5CH3	1.2	7.1
14	氯乙烯	C2H3CL	3.6	33
15	環氧乙烷	C2H4O	3	100
16	甲醇（液體）	CH3OH	6.7	36
17	乙醇（液體）	C2H5OH	3.3	19
18	甲醛	HCHO	7	73
19	乙醛	C2H4O	4	60
20	乙酸	CH3COOC	5.4	16
21	丙酮	C3H6O	2.6	12.8
22	丁酮	C4H8O	1.8	10
23	丙烯氰	C3H3N	2.8	28
24	氨氣	NH3	16	25
25	一氧化碳	CO	12.5	74.2
26	氫氣	H2	4	75
